基本组合值

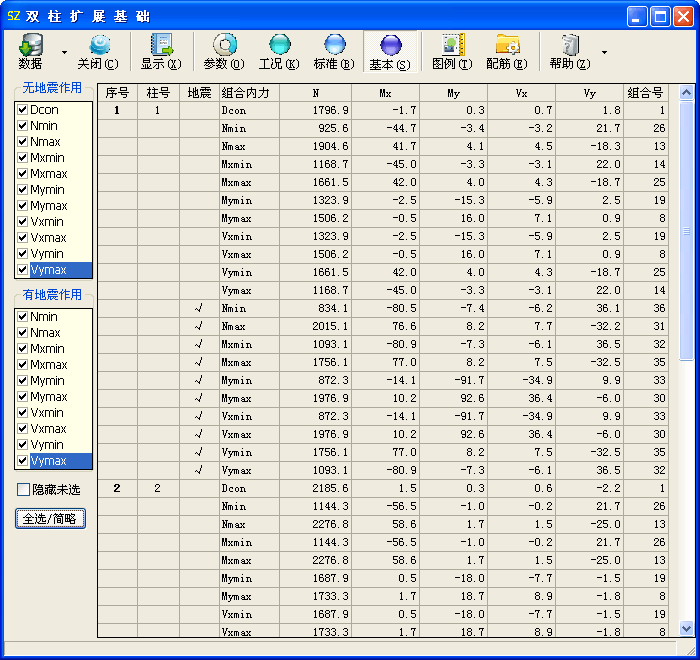

子程序界面（基本）

设置

• 输入基本组合值

  • “各工况下内力标准值”模式下，基本组合控制内力由程序自动计算生成，无需手动输入。

  • “标准及基本组合值”模式下，需手动输入若干组基本组合控制内力。

• 子程序界面左侧“无地震作用”“有地震作用”列表支持勾选操作，仅被勾选的按作用效应基本组合时的控制内力参与相关验算；未勾选组合不参与计算。

• “各工况下内力标准值”模式下，组合号相同的控制内力不重复计算。

• □隐藏未选

  • 设置在界面表格和计算结果中是否隐藏未被勾选的控制内力。

  • 勾选后，界面表格与计算结果仅显示已勾选的控制内力，但每根柱首行的 D_con 始终显示。

  • 未勾选时显示全部控制内力。

内力分组规则

• 无地震作用

  • 区分正负极值：共 11 组，包含 D_con、轴力极值、X/Y 向弯矩极值、X/Y 向剪力极值；

  • 不区分正负极值：共 7 组，包含 D_con，以及轴力、X/Y 向弯矩、X/Y 向剪力绝对值最大的组合。

• 有地震作用

  • 区分正负极值：共 10 组，包含轴力极值、X/Y 向弯矩极值、X/Y 向剪力极值；

  • 不区分正负极值：共 6 组，包含轴力、X/Y 向弯矩、X/Y 向剪力绝对值最大的组合。

符号

• 控制内力组合符号（基本组合值）

  • D_con——由永久作用控制的轴向力绝对值最大的组合；

  • N_min、N_max——分别为轴向压力最小值、最大值对应的组合；

  • M_xmin、M_ymin——分别为 X 向、Y 向弯矩最小值对应的组合，仅区分正负极值时显示；

  • M_xmax、M_ymax——分别为 X 向、Y 向弯矩最大值对应的组合，不区分正负极值时为绝对值最大的组合；

  • V_xmin、V_ymin——分别为 X 向、Y 向剪力最小值对应的组合，仅区分正负极值时显示；

  • V_xmax、V_ymax——分别为 X 向、Y 向剪力最大值对应的组合，不区分正负极值时为绝对值最大的组合；
