爆 动 等 效 静 荷 载 　 （GB 50038－2005）

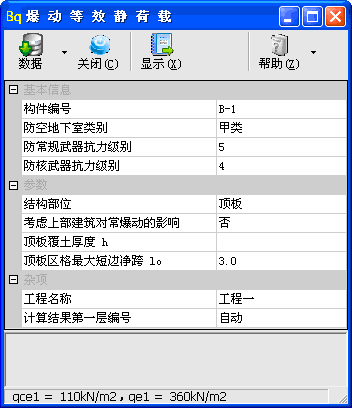

子程序界面

技术条件

• 摘要：查询顶板、外墙、底板、隔墙等结构部位在常规武器、核武器爆炸动荷载作用下的结构等效静荷载。

• 编制依据

  • 《人民防空地下室设计规范》GB 50038－2005（2023 年版），以下简称“人防规范”。

基本信息

• 防空地下室类别

  • 选择放空地下室的类别，可选择“甲类”“乙类”。

• 防常规武器抗力级别

  • 选择防常规武器抗力级别，可选择“5”“6”。

• 防核武器抗力级别

  • 选择防核武器抗力级别，可选择“4”“4B”“5”“6”“6B”等。

参数

• 结构部位

  • 选择人防结构部位，可选择“顶板”“土中外墙”“高出室外地面的外墙”“底板”“隔墙”等。

• 相邻单元的防核武器抗力级别

  • 选择相邻单元的防核武器抗力级别，可选择“4”“4B”“5”“6”“6B”“普通地下室”等。

• 考虑上部建筑对常爆动的影响

  • 设置是否符合人防规范第 4.3.4 条规定考虑上部建筑对常规武器地面爆动空气冲击波超压作用的影响。

• 考虑上部建筑对核爆动的影响

  • 设置是否符合人防规范第 4.4.4 条或第 4.4.7 条规定考虑上部建筑对核武器地面爆动空气冲击波超压作用的影响。

• 顶板覆土厚度 h

  • h——顶板覆土厚度（m）。

• 顶板区格最大短边净跨 l₀

  • l₀——顶板区格最大短边净跨（m）。

• 饱和土

  • 设置是否为饱和土。

• 土的类别

  • 选择土的类别，可选择“碎石土”“粗砂”“中砂”“细砂”“粉砂”“粉土”“黏性土”“红粘土”“老黏性土”“湿陷性黄土”“淤泥质土”等。

• 黏性土的状态

  • 选择黏性土的状态，可选择“坚硬”“硬塑”“可塑”“软塑”“流塑”等。

• 防空地下室外墙材料

  • 选择防空地下室外墙材料，可选择“砌体”“钢筋混凝土”。

• 顶板顶面埋置深度 h

  • h——顶板顶面埋置深度（m）。

• 饱和土含气量 α₁

  • α₁——饱和土含气量（％）。

• 基础形式

  • 选择基础类型，可选择“桩基”“条形基础”“独立柱基”“箱形基础”“筏形基础”等。

• 位于地下水位以下

  • 设置底板是否位于地下水位以下。

• 端承桩

  • 设置是否为端承桩。

相关页

工程名称
构件编号
计算结果第一层编号

模块信息

• 子程序编号：MID058。

• 功能编号：FUN042。

• 发布版本：V2006.10.1571，发布日期：2006-10-07。
