挡土墙主动土压力   （GB 50007－2002）

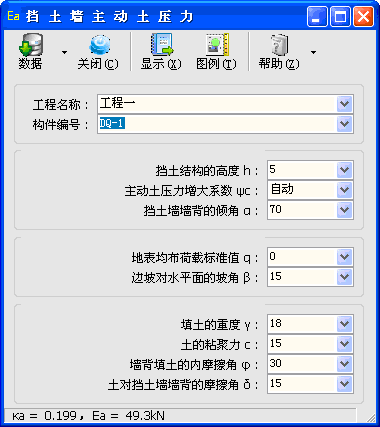

子程序界面

技术条件

• 编制依据

  • 《建筑地基基础设计规范》（GB 50007－2002）。

计算参数

• 挡土结构的高度 h

  • h———挡土结构的高度（m)。

• 主动土压力增大系数 ψ_c

  • ψ_c———主动土压力增大系数。

  • 当“主动土压力增大系数 ψ_c”输入“自动”时， 参照《建筑地基基础设计规范》（GB 50007－2002）第 6.6.3 条“土坡高度小于 5m 时宜取 1.0；高度为 5～8m 时宜取 1.1；高度大于 8m 时宜取 1.2”，的规定，根据“挡土结构的高度 h”按下列条件取用：

    • 当 h＜5m 时，取 ψ_c＝1.0；

    • 当 5m≤h≤8m 时，取 ψ_c＝1.1；

    • 当 h＞8m 时，取 ψ_c＝1.2。

• 挡土墙墙背的倾角 α

  • α———挡土墙墙背的倾角（°）。

• 地表均布荷载 q

  • q———地表均布荷载（kPa）。

• 边坡对水平面的坡角 β

  • β———边坡对水平面的坡角（°）。

• 填土的重度 γ

  • γ———填土的重度（kN/m³）。

• 土的粘聚力 c

  • c———土的粘聚力（kPa）。

• 墙背填土的内摩擦角 φ

  • φ———墙背填土的内摩擦角（°）。

• 土对挡土墙墙背的摩擦角 δ

  • δ———土对挡土墙墙背的摩擦角（°），可按基础规范表 6.6.5-1 选用。

相关页

工程名称
构件编号

图例

• 如果选择显示图例，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。
