框 架 梁 下 翼 缘 的 稳 定 性 计 算　　（GB 50017－2017）

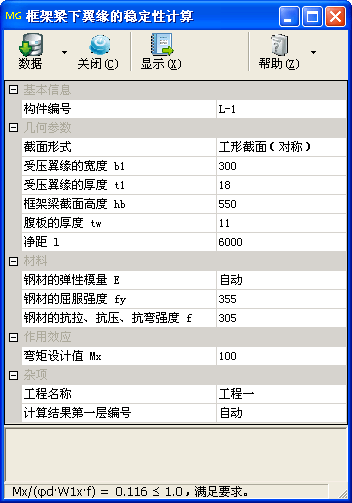

子程序界面

技术条件

• 摘要：根据《钢结构设计标准》GB 50017－2017 第 6.2.7 条计算框架梁下翼缘的稳定性。

• 编制依据

  • 《钢结构设计标准》GB 50017－2017。

几何参数

• 截面形式

  • 选择构件的截面形式，可选择“工形截面（对称）”“工形截面（不对称）”。

• 受压翼缘的宽度 b₁、受拉翼缘的宽度 b₂

  • b₁、b₂——分别为受压、受拉翼缘的宽度（mm）。

• 受压翼缘的厚度 t₁、受拉翼缘的厚度 t₂

  • t₁、t₂——分别为受压、受拉翼缘的厚度（mm）。

• 框架梁截面高度 h_b

  • h_b——框架梁截面高度（mm）。

• 腹板的厚度 t_w

  • t_w——腹板的厚度（mm）。

• 净距 l

  • l——当框架主梁支承次梁且次梁高度不小于主梁高度一半时，取次梁到框架柱的净距；除此情况外，取梁净距的一半（mm）。

材料

• 钢材的弹性模量 E

  • E——钢材的弹性模量（N/mm²）。当输入“自动”时，取 206000。

• 钢材的屈服强度 f_y

  • f_y——钢材的屈服强度（N/mm²）。

• 钢材的抗拉、抗压、抗弯强度 f

  • f——钢材的抗拉、抗压、抗弯强度设计值（N/mm²）。

作用效应

• 弯矩设计值 M_x

  • M_x——弯矩设计值（KN·m）。

相关页

工程名称
构件编号

模块信息

• 子程序编号：MID214。

• 功能编号：FUN086。

• 发布版本：V2024.03.2665，发布日期：2024-03-12。
