基本组合值

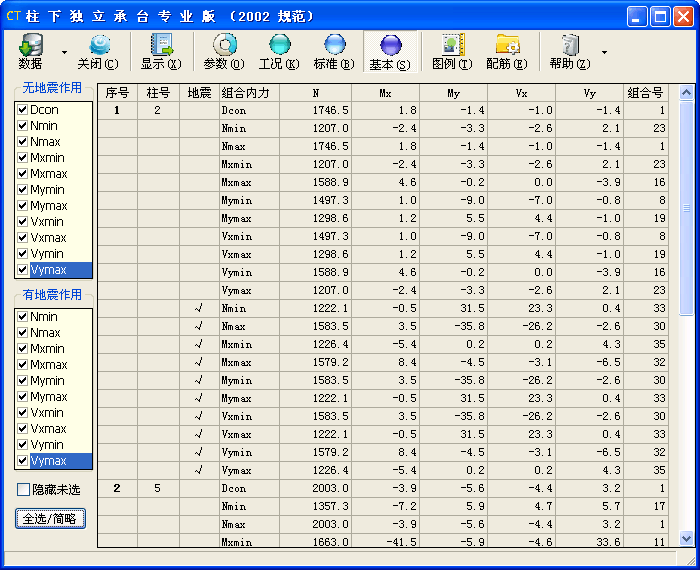

子程序界面(基本)

设置

  • 输入基本组合值

    • 当“荷载输入”为“各工况下内力标准值”时,不需要用户输入数据,表格中显示的各组控制内力为程序按作用效应基本组合的计算结果。

    • 当“荷载输入”为“标准及基本组合值”时,用户在相应的单元格中输入若干组按作用效应基本组合的控制内力。

  • 在子程序界面左侧“无地震作用”“有地震作用”两个列表框中勾选需要验算的、按作用效应基本组合时的控制内力,未勾选的控制内力不进行验算。当“荷载输入”为“各工况下内力标准值”时,程序对组合号相同的控制内力不会重复计算。

  • 无地震作用的控制内力

    • 当勾选“□区分弯矩、剪力的正负极值”时,控制内力有 11 组:Dcon、Nmin、Nmax、Mxmin、Mxmax、Mymin、Mymax、Vxmin、Vxmax、Vymin、Vymax

    • 当未勾选“□区分弯矩、剪力的正负极值”时,控制内力有 7 组:Dcon、Nmin、Nmax、Mxmax、Mymax、Vxmax、Vymax

  • 有地震作用的控制内力

    • 当勾选“□区分弯矩、剪力的正负极值”时,控制内力有 10 组:Nmin、Nmax、Mxmin、Mxmax、Mymin、Mymax、Vxmin、Vxmax、Vymin、Vymax

    • 当未勾选“□区分弯矩、剪力的正负极值”时,控制内力有 6 组:Nmin、Nmax、Mmax、Mymax、Vxmax、Vymax

  • □隐藏未选

    • 设置在界面表格和计算结果中是否不显示未被勾选的控制内力。

    • 当勾选时,界面表格和计算结果中不显示没有勾选的控制内力,但每根柱的第一行 Dcon 在界面表格中总是显示。

    • 当未勾选时,界面表格和计算结果中显示全部的控制内力,包括列表框中未勾选、不进行验算的组合。

符号

  • 控制内力组合符号(基本组合值)

    • Dcon——由永久作用控制的轴向力绝对值最大的组合;

    • Nmin、Nmax——分别为轴向压力最小值、最大值的组合;

    • Mxmin、Mymin——分别为 X 向、Y 向弯矩最小值的组合,仅当勾选“□区分弯矩、剪力的正负极值”时显示输出;

    • Mxmax、Mymax——分别为 X 向、Y 向弯矩最大值的组合,当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合;

    • Vxmin、Vymin——分别为 X 向、Y 向剪力最小值的组合,仅当勾选“□区分弯矩、剪力的正负极值”时显示输出;

    • Vxmax、Vymax——分别为 X 向、Y 向剪力最大值的组合,当未勾选“□区分弯矩、剪力的正负极值”时为绝对值最大的组合。
