预 埋 件  (GB 50010-2010)

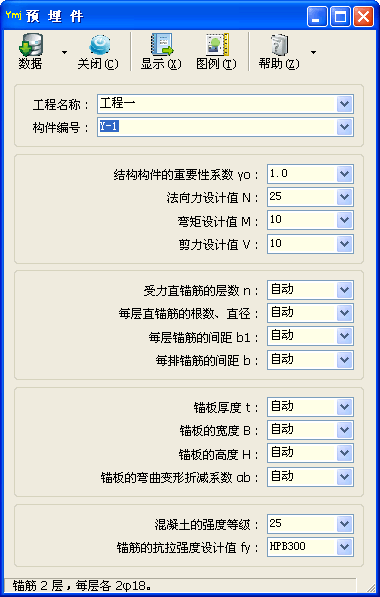

子程序界面

技术条件

  • 编制依据

    • 《混凝土结构设计规范》(GB 50010-2010)(2015 年局部修订),以下简称“混凝土规范”。

  • 预埋件锚筋截面计算的承载力抗震调整系数 γRE 应取为 1.0。

基本组合值

  • 法向力设计值 N

    • N——相应于荷载效应基本组合时的法向力设计值(kN)。

    • 当 N 大于 0 时,为法向拉力,当 N 小于 0 时,为法向压力。

    • 根据混凝土规范第 9.7.2 条规定,法向压力设计值不应大于 0.5fcA,此处,A 为锚板的面积。当不满足时程序会给出错误提示。

  • 弯矩设计值 M

    • M——弯矩设计值(kN·m)。

  • 剪力设计值 V

    • V——剪力设计值(kN)。

锚筋

  • 受力直锚筋的层数 n

    • n——受力直锚筋的层数,不应小于 2,且不大于 4。

    • 根据混凝土规范第 9.7.2 条规定,当锚筋按等间距布置时:锚筋层数的影响系数 αr 两层取 1.0;三层取 0.9;四层取 0.85。

  • 每层直锚筋的根数、直径

    • 输入每层受力直锚筋的根数、直径。

    • 输入格式:依次输入纵筋根数、钢筋符号、钢筋直径;钢筋符号可以是以下字符之一:“”“”“φ”“Φ”“ ”(空格)等,如“216”“316”“2 25”“16”“6”等 ;当输入为“16”“6”时,根数按 1 根计。

    • 根据混凝土规范第 9.7.1 条的规定,直锚筋与锚板应采用T形焊接。当锚筋直径不大于 20mm 时宜采用压力埋弧焊;当锚筋直径大于 20mm 时宜采用穿孔塞焊。当采用手工焊时,焊缝高度不宜小于 6mm,且对 300MPa 级钢筋不宜小于 0.5d,对其他钢筋不宜小于 0.6d,d 为锚筋的直径。

  • 每层锚筋的间距 b1

    • b1——每层锚筋的间距(mm)。

    • 当输入“自动”时,按混凝土规范要求的锚筋最小间距和 16t 二者的大值取值。

  • 每排锚筋的间距 b

    • b——每排锚筋的间距(mm)。

锚板

  • 锚板厚度 t

    • t——锚板厚度(mm)。

    • 根据混凝土规范第 9.7.1 条的规定,受力预埋件的锚板宜采用 Q235、Q345 级钢,锚板厚度应根据受力情况计算确定,且不宜小于锚筋直径的 60%。

    • 受拉和受弯预埋件的锚板厚度不宜小于 bs/8。bs 为锚板弯曲变形的折算宽度,三排锚筋的 bs 取 1.5b,其余取最外排锚筋之间的距离。

  • 锚板的宽度 B锚板的高度 H

    • B、H——分别为锚板的宽度、高度(mm)。

  • 锚板的弯曲变形折减系数 αb

    • αb——锚板的弯曲变形折减系数。

    • 按混凝土规范公式(9.7.2-6),取 αb=0.6+0.25t/d。

    • 当采取防止锚板弯曲的措施时,取 1.0。

钢筋

  • 锚筋的抗拉强度设计值 fy

    • fy——锚筋的抗拉强度设计值(N/mm2)。

    • 受力预埋件的锚筋应采用 HRB400 或 HPB300 级钢筋,不应采用冷加工钢筋。

    • 根据混凝土规范第 9.7.2 条的规定,当 fy 输入值大于 300N/mm2 时,取 300N/mm2

    • 请参阅:钢筋抗拉强度设计值 fy




相关页


图例

  • 当选择显示图例时,在显示的计算结果中 自动插入相应的图例;

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。

2 层 2 排

2 层 3 排

3 层 2 排

3 层 3 排

4 层 2 排

4 层 3 排
