基本组合值

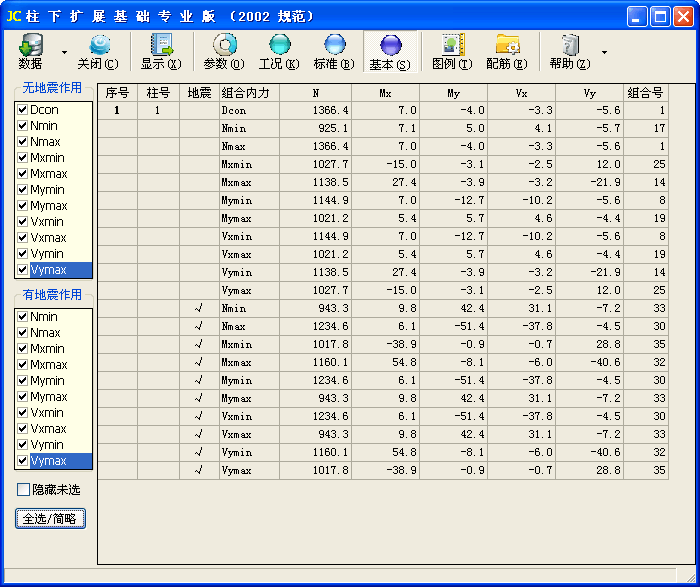

子程序界面（基本）

设置

• 输入基本组合值

  • 当“荷载输入”为“各工况下内力标准值”时，不需要用户输入数据，表格中显示的控制内力为程序进行荷载基本组合的结果。

  • 当“荷载输入”为“标准及基本组合值”时， 用户在相应的单元格中输入需要验算的控制内力基本组合值。

• 勾选需要验算的荷载效应标准组合时的控制内力，未勾选的组合不进行验算。当“荷载输入”为“各工况下内力标准值”时，程序对组合号相同的控制内力不会重复计算。

• 无地震作用的控制内力

  • 当勾选“□区分弯剪正负极值”时共有 11 组：D_con、N_min、N_max、M_xmin、M_xmax、M_ymin、M_ymax、V_xmin、V_xmax、V_ymin、V_ymax。

  • 当不选“□区分弯剪正负极值”时仅有 7 组：D_con、N_min、N_max、M_xmax、M_ymax、V_xmax、V_ymax。

• 有地震作用的控制内力

  • 当勾选“□区分弯剪正负极值”时共有 10 组：N_min、N_max、M_xmin、M_xmax、M_ymin、M_ymax、V_xmin、V_xmax、V_ymin、V_ymax。

  • 当不选“□区分弯剪正负极值”时仅有 6 组：N_min、N_max、M_max、M_ymax、V_xmax、V_ymax。

• □隐藏未选

  • 当勾选“□隐藏未选”时，隐藏没有勾选的控制内力，但 D_con 一行总是显示。

  • 当勾选“□隐藏未选”时，计算结果中不输出未勾选的控制内力。

符号

• 控制内力组合符号（基本组合值）：

  • D_con ———由永久荷载效应控制的轴向力绝对值最大的组合；

  • N_min ———轴向压力最小值的组合；

  • N_max ———轴向压力最大值的组合；

  • M_xmin———X 向弯矩最小值的组合，仅当勾选“□区分弯剪正负极值”时显示输出；

  • M_xmax———X 向弯矩最大值的组合，当未选“□区分弯剪正负极值”时为绝对值最大的组合；

  • M_ymin———Y 向弯矩最小值的组合，仅当勾选“□区分弯剪正负极值”时显示输出；

  • M_ymax———Y 向弯矩最大值的组合，当未选“□区分弯剪正负极值”时为绝对值最大的组合；

  • V_xmin———X 向剪力最小值的组合，仅当勾选“□区分弯剪正负极值”时显示输出；

  • V_xmax———X 向剪力最大值的组合，当未选“□区分弯剪正负极值”时为绝对值最大的组合；

  • V_ymin———Y 向剪力最小值的组合，仅当勾选“□区分弯剪正负极值”时显示输出；

  • V_ymax———Y 向剪力最大值的组合，当未选“□区分弯剪正负极值”时为绝对值最大的组合。
