双柱桩基承台参数

参数

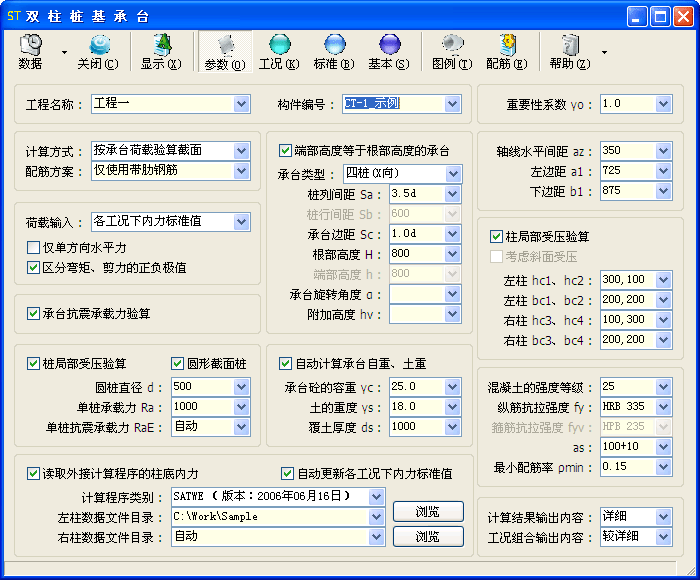

子程序界面（参数）

参数设置

计算方式
- “计算方式”可选择：
  - “按承台荷载验算截面”；
  - “按承台荷载自动计算”；
  - “按承台荷载自动定位计算”。
- 当“计算方式”选择“按承台荷载自动计算”时，程序自动计算承台的“根部高度 H”、“端部高度 h”。
- 当“计算方式”选择“按承台荷载自动定位计算”时，程序自动计算承台的“根部高度 H”、“端部高度 h”、“左边距 a₁”及“下边距 b₁”。程序主要依据两柱的轴向力对承台进行定位，当柱底弯矩、剪力较大时，用户应根据试算结果做必要的校核调整。
- 对于锥形承台，如果两柱之间的截面存在负弯矩，当“计算方式”选择“按承台荷载自动计算”或“按承台荷载自动定位计算”时，程序自动将承台类型改为相应的双坡或等高承台；当“计算方式”选择“按承台荷载验算截面”时，计算结果中将显示“对于不等高的承台顶面配筋 AsⅢ，请修改承台类型或自行验算。 ★★★”等警告信息。

荷载输入
- “荷载输入”可选择：
  - “各工况下内力标准值”；
  - “标准及基本组合”。
- 指定计算柱及各工况下的荷载标准值的输入方法请查阅：“各工况下的荷载标准值”；
- 柱底内力标准组合值及基本组合值的输入方法请查阅：“标准组合值”、“基本组合值”。

□读取外接计算程序的柱底内力
- 当荷载输入方式为“各工况下内力标准值”，可选择读取外接计算程序的柱底内力，如“WNL1.OUT”、“NL1.OUT”等。
□自动更新各工况下内力标准值
- 勾选“□自动更新各工况下内力标准值”，在显示计算结果之前，程序将读取外接计算程序的柱底内力计算结果，更新“工况”表格中的各工况下的柱底内力标准值。

□区分弯矩、剪力的正负极值
- 勾选“□区分弯矩、剪力的正负极值”（默认），将区分弯矩、剪力的正负极值输出柱底控制内力，即取包含弯矩 M 最小值（通常为负值）的一组控制内力为 M_min；取包含弯矩 M 最大值（通常为正值）的另一组控制内力为 M_max。同理可得剪力 V 最小值、最大值对应的两组控制内力 V_min、V_max。
- 未勾选“□区分弯矩、剪力的正负极值”，取弯矩 M 、剪力 V 绝对值最大的组合内力为 M_max、V_max，不输出 M_min、V_min。控制内力 M_max、V_max 中弯矩、剪力可能为正值，也有可能为负值。
- 对于仅有一个对称轴的三桩承台等，建议勾选“□区分弯矩、剪力的正负极值”。

□承台抗震承载力验算
- 当用户要求进行抗震验算时，程序自动判断各组组合内力是否有地震作用，对有地震作用参与组合的内力进行验算。
- 自行输入柱底内力时，如要进行抗震验算，用户除输入有地震组合参与组合的内力外，通常情况还需要考虑无地震作用参与组合的柱底内力。
- 可不进行桩基抗震承载力验算的建筑详《建筑抗震设计规范》（GB 50011－2001）第 4.4.1 条规定。

单桩承载力 R_a
- R_a———单桩竖向承载力特征值（kN）。
单桩抗震承载力 R_aE
- R_aE———单桩竖向抗震承载力特征值（kN）。
- 当 R_aE 为“自动”时，取 R_aE＝1.25R_a。
- 存在液化土层的单桩竖向抗震承载力特征值 R_aE 应根据《建筑抗震设计规范》第 4.4.3 条等有关规定取值。

承台尺寸

承台类型
- “承台类型”可选择：“二桩(X向)”、“二桩(Y向)”、“三桩(X向一字)”、“三桩(Y向一字)”、“四桩(X向)”、“四桩(Y向)”、“四桩(X向双坡)”、“四桩(Y向双坡)”、“五桩(X向)”、“五桩(Y向)”、“五桩(X向双坡)”、“五桩(Y向双坡)”、“六桩(X向)”、“六桩(Y向)”、“六桩(X向双坡)”、“六桩(Y向双坡)”、“七桩(X向)”、“七桩(Y向)”、“七桩(X向双坡)”、“七桩(Y向双坡)”、“八桩(X向)”、“八桩(Y向)”、“八桩(X向双坡)”、“八桩(Y向双坡)”、“八桩(X向2×4)”、“八桩(Y向2×4)”、“九桩(X向)”、“九桩(Y向)”、“九桩(X向双坡)”、“九桩(Y向双坡)”、“十桩(X向)”、“十桩(Y向)”、“十桩(X向双坡)”、“十桩(Y向双坡)”、“十一桩(X向)”、“十一桩(Y向)”、“十一桩(X向双坡)”、“十一桩(Y向双坡)”、“十二桩(X向)”、“十二桩(Y向)”、“十二桩(X向双坡)”、“十二桩(Y向双坡)”、“十三桩(X向)”、“十三桩(Y向)”、“十三桩(X向双坡)”、“十三桩(Y向双坡)”、“十四桩(X向)”、“十四桩(Y向)”、“十四桩(X向双坡)”、“十四桩(Y向双坡)”、“十五桩(X向)”、“十五桩(Y向)”、“十五桩(X向双坡)”、“十五桩(Y向双坡)”、“十六桩(X向)”、“十六桩(Y向)”、“十六桩(X向双坡)”、“十六桩(Y向双坡)”等。
- 允许采用数字及随后的字符以简化承台类型输入。以七桩承台为例，“七桩(X向)”可简化为“7”或“7x”、“七桩(Y向)”可简化为“7y”、“七桩(Y向双坡)”可简化为“7ys”。即：数字代表桩数、“y”表示 Y 向、“s”表示双坡。
- 当桩呈梅花状布置时，如果输入桩中心最小间距、自动计算桩列间距 S_a、桩行间距 S_b，程序将根据长形或方形不同承台类型，分别对 S_a、S_b 取不同的值。

桩列间距 S_a
- S_a———承台下桩每列之间的间距（mm），可输入桩径 d 的倍数或具体数值。
- 采用输入桩径 d 的倍数方式时，如 3.0d、3.5d 等，表示桩中心最小间距。程序将自动计算 S_a、S_b。
- 注意：当桩呈梅花状布置时，S_a 为同一行上相邻两桩之间间距的二分之一。
- 当“承台类型”为“二桩(X向)”、“三桩(X向一字)”时，该输入框为“桩中心距 S_a”；当“承台类型”为“二桩(Y向)”、“三桩(Y向一字)”时，该输入框为“桩中心距 S_b”。
桩中心距 S_a、桩中心距 S_b
- S_a、S_b———分别为二桩、一字形三桩承台 X 向、Y 向上桩中心的距离（mm），可输入桩径 d 的倍数或具体数值。
- 当“承台类型”为其他类型时，该输入框为“桩列间距 S_a”。

桩行间距 S_b
- S_b———承台下桩每行之间的间距（mm）。
- 注意：当桩呈梅花状布置时，S_b 为同一列上相邻两桩之间间距的二分之一。
- 当“承台类型”为“二桩(X向)”、“三桩(X向一字)”时，该输入框为“承台边距 S_b”；当“承台类型”为“二桩(Y向)”、“三桩(Y向一字)”时，该输入框为“承台边距 S_a”。
- 当“桩列间距 S_a”输入桩径 d 的倍数时，“桩行间距 S_b”输入框被屏蔽（变灰），不必输入。
承台边距 S_a、承台边距 S_b
- S_a、S_b———分别为二桩、一字形三桩承台 X 向、Y 向上桩中心至承台边缘的距离（mm）。
- 当“承台类型”不为二桩、一字形三桩承台时，该输入框为“桩行间距 S_b”。

承台边距 S_c
- S_c———桩中心距承台边缘的距离（mm）。
- S_c 可输入桩径 d 的倍数。

□端部高度等于根部高度的承台
- 勾选“□端部高度等于根部高度的承台”表示等高承台，等高承台为“根部高度 H”等于“端部高度 h”的承台。
- 当未勾选“□端部高度等于根部高度的承台”、并由程序自动计算承台高度时，承台面最大坡度按 1：3 确定。

承台旋转角度 α
- α———承台相对于外荷载坐标轴（或柱局部坐标轴）的旋转角度 α (°)，逆时针为“＋”，顺时针为“－”。
- 当 α 输入“自动”时，取 α＝0。
- 两柱旋转角度不同
  - 可输入两个数值，数值之间用逗号（“,”）分开，例如：“0,90”、“90,0”等。
  - 旋转角度 α 输入顺序应与“工况”表格中柱的序号一一对应。
- 剪力墙尤其应注意其局部坐标轴的角度，应根据相应外接计算程序的使用手册及输出结果来正确输入“承台旋转角度 α”。通常情况下，剪力墙沿垂直方向布置时承台旋转角度 α＝0°；沿水平方向布置时 α＝-90°。
- 更详细的说明请参阅：如何输入基础（或承台）旋转角度 α ？

附加高度 h_v
- h_v———剪力作用点（或柱底）至承台顶面的高度（mm）。
- 主要用于钢柱下独立承台等，一般情况可取 h_v＝0。

自重、土重

承台砼的容重 γ_c
- γ_c———桩基承台混凝土的容重（kN/m³）。
- 当未勾选“□自动计算承台自重、土重”时，输入框为“自重、土重 G_k”。
自重、土重 G_k
- G_k———桩基承台自重和承台上土自重标准值（kN）。
- 当勾选“□自动计算承台自重、土重”时，输入框为“承台砼的容重 γ_c”。

土的重度 γ_s
- γ_s———承台顶面以上土的重度（kN/m³）。
覆土厚度 d_s
- d_s———承台顶面（根部）以上土层覆土厚度（mm）。
- 如果承台根部、端部高度不同，程序自动计入承台端部至根部之间的土自重。

柱定位及截面尺寸

轴线水平间距 a_z
- a_z———左右两柱 Y 向轴线的水平间距（mm）。
- 当“承台类型”选择 Y 向承台时，输入框为“轴线垂直间距 b_z”。
轴线垂直间距 b_z
- b_z———上下两柱 X 向轴线的垂直间距（mm）。
- 当“承台类型”选择 X 向承台时，输入框为“轴线水平间距 a_z”

左边距 a₁
- a₁———左边距（mm）。
- 当“承台类型”选择 X 向承台时，“左边距 a₁”为左柱 Y 向轴线至左侧边桩中心的距离。
- 当“承台类型”为“二桩(Y向)”、“三桩(Y向一字)”时，“左边距 a₁”为柱 Y 向轴线至承台左边缘的距离；其他类型的 Y 向承台，“左边距 a₁”为柱 Y 向轴线至左侧边桩中心的距离。
下边距 b₁
- b₁———下边距（mm）。
- 当“承台类型”为“二桩(X向)”、“三桩(X向一字)”时，“下边距 b₁”为柱 X 向轴线至承台下边缘的距离；其他类型的 X 向承台，“下边距 b₁”为柱 X 向轴线至下侧边桩中心的距离。
- 当“承台类型”选择 Y 向承台时，“下边距 b₁”为下柱 X 向轴线至下侧边桩中心的距离。

□斜面受压
- 变截面承台柱下局部受压验算时，一般情况下是按柱每边各出 50mm 取计算底面积。
- 当勾选“□斜面受压”时，如果按柱每边各出 50mm 取计算底面积局压验算不满足时，程序将以每边各增加 25mm 的步长计算底面积，直到局部受压验算满足或每边增加的长度超过柱最小边的 1/4 为止。

左柱 h_C1、h_C2、下柱 h_C1、h_C2
- h_c1、h_c2———左柱或下柱左右两侧与相应柱 Y 向轴线的定位尺寸（mm）。
- 当“承台类型”选择 X 向承台时，输入框为“左柱 h_C1、h_C2”；当“承台类型”选择 Y 向承台时，为“下柱 h_C1、h_C2”。
- 可分别输入 h_c1、h_c2 的两个定位尺寸，数值之间用逗号（“,”）分开，例如：“300,100”，表示 h_C₁＝300、h_C2＝100。
- 当该方向柱居中布置时，可仅输入一个 h_C数值，例如“400”，表示 h_C1＝200、h_C₂＝200。
- 定位尺寸正负号约定
  - 当柱最左边位于定位轴线的左侧，柱最右边位于定位轴线的右侧，如图例所示，h_C1 或 h_C2 两个定位尺寸均为正值。
  - 如柱最右边恰好位于定位轴线上，h_C2＝0，例如“400,0”，表示柱最右边在轴线上，h_C＝400。如柱最左边恰好位于定位轴线上，则 h_C1＝0。
  - 当柱最左边位于定位轴线的右侧或柱最右边位于定位轴线的左侧，h_C1 或 h_C2 两个定位尺寸之一应输入负值。例如“500,-100”，表示柱全截面均位于轴线左侧，柱最右边距轴线 100，h_C＝500－100＝400。
- 其他 b_C1、b_C2、h_C3、h_C4、b_C3、b_C4 等定位尺寸的输入方法类似，参照图例所示对应输入。
左柱 b_C1、b_C2、下柱 b_C1、b_C2
- b_c1、b_c2———左柱或下柱上下两侧与相应柱 X 向轴线的定位尺寸（mm）。
- 当“承台类型”选择 X 向承台时，输入框为“左柱 b_C1、b_C2”；当“承台类型”选择 Y 向承台时，输入框为“下柱 b_C1、b_C2”。
右柱 h_C3、h_C4、上柱 h_C3、h_C4
- h_c3、h_c4———右柱或上柱左右两侧与相应柱 Y 向轴线的定位尺寸（mm）。
- 当“承台类型”选择 X 向承台时，输入框为“右柱 h_C3、h_C4”；当“承台类型”选择 Y 向承台时，输入框为“上柱 h_C3、h_C4”。
右柱 b_C3、b_C4、上柱 b_C3、b_C4
- b_c3、b_c4———右柱或上柱上下两侧与相应柱 X 向轴线的定位尺寸（mm）。
- 当“承台类型”选择 X 向承台时，输入框为“右柱 b_C3、b_C4”；当“承台类型”选择 Y 向承台时，输入框为“上柱 b_C3、b_C4”。

圆柱输入方法
- 圆柱应在 b_C1、b_C2 或 b_C3、b_C4 定位尺寸之前另加标识“0”，例如，在“左柱 b_C1、b_C2”中输入“0,300,100”，表示 b_C₁＝300、b_C2＝100，则圆柱直径 D＝300＋100＝400。
- 圆柱另一方向的定位尺寸 h_C₁、h_C₂ 或 h_C3、h_C4 之和应等于直径，否则程序会提示出错。

材料

最小配筋率 ρ_min
- ρ_min———受拉纵筋最小配筋百分率（％），默认值为“0.15”。
- 最小配筋率取值及计算：
  - 当 ρ_min＞0 时，ρ_min 取输入值，最小配筋率按承台的净截面面积计算；
  - 当 ρ_min＜0 时，ρ_min 取输入值的绝对值，最小配筋率按高度为 H 的矩形全截面面积计算；
  - 当 ρ_min 输入“自动”时，ρ_min 取 0.15 和 45f_t/f_y 中的较大值，最小配筋率按承台的净截面面积计算；
  - 当 ρ_min＝0 时，不考虑纵筋的最小配筋率。
- 输出的实配钢筋除根据用户定义的配筋方案外尚满足：受力钢筋的最小直径不小于 10mm；间距不大于 200mm。

a_s
- a_s———受拉纵向钢筋合力点至近边边缘的距离（mm）。
- 图例中沿两柱排列方向的①号筋、③号筋（如果有的话）设置在第一层，垂直于两柱排列方向的②号筋、④号筋（如果有的话）设置在第二层。第二层钢筋的 a_s'＝a_s＋d，程序根据承台高度取 d＝12～25mm。
- 当有垫层时钢筋保护层的厚度不小于 40mm；无垫层时不小于 70mm。

外接计算程序

计算程序类别
- “计算程序类别”可选择：
  - “SATWE （版本：2006年06月16日）”；
  - “TAT （版本：2006年06月16日）”；
  - “SATWE （版本：2003年12月12日）”；
  - “TAT-8 （版本：2003年12月12日）”；
  - “SSW （广厦结构CAD11.0版）”；
  - “SS （广厦结构CAD11.0版）”；
  - “SSW （广厦结构CAD10.0版）”；
  - “SS （广厦结构CAD10.0版）”；
  - “TBSA （6.0 版本）”。
- 如果“计算程序类别”选择“SS （广厦结构CAD11.0版）”、“SS （广厦结构CAD10.0版）”，目前不能读取偶然偏心及竖向地震的工况荷载。
- 当读取剪力墙数据文件时，“计算程序类别”仅可选择“SATWE （版本：2006年06月16日）”。
左柱数据文件目录、下柱数据文件目录
- 根据“计算程序类别”不同，“左柱数据文件目录”等输入外接计算程序数据文件（WNL1.OUT、NL-1.OUT 等）所在的目录或工程文件名（*.prj）。
- 当“承台类型”选择 X 向承台时，输入框为“左柱数据文件目录”；当“承台类型”选择 Y 向承台时，输入框为“下柱数据文件目录”。
右柱数据文件目录、上柱数据文件目录
- 根据“计算程序类别”不同，“右柱数据文件目录”等输入外接计算程序数据文件（WNL1.OUT、NL-1.OUT 等）所在的目录或工程文件名（*.prj）。
- 当两柱数据文件目录相同时，可输入“自动”。
- 当“承台类型”选择 X 向承台时，输入框为“右柱数据文件目录”；当“承台类型”选择 Y 向承台时，输入框为“上柱数据文件目录”。

计算结果输出

计算结果输出内容
- 本输入框控制承台部分的计算输出内容，可选择：
  - “详细”：输出详细的计算结果。
  - “简单”：计算结果中省略基底控制内力步骤的符号说明、计算公式等。
  - “详细列表”：将计算过程中的主要参数、验算结果以列表方式输出。
  - “简单列表”：将计算过程中的主要参数、验算结果以列表方式输出。计算结果中省略部分计算公式、基底控制内力步骤的符号说明等。

工况组合输出内容
- 本输入框控制各工况下柱底内力组合计算的输出内容，可选择：
  - “详细”：输出组合系数、各工况下的组合值、控制内力的标准组合值、基本组合值。
  - “较详细”：输出组合系数、控制内力的标准组合值、基本组合值。
  - “简单”：仅输出控制内力的标准组合值、基本组合值。

柱边缘超出边桩的中心线
- 柱边缘超出边桩的中心线，计算结果有可能不正确。
