双柱桩基承台工况

各工况下的荷载标准值

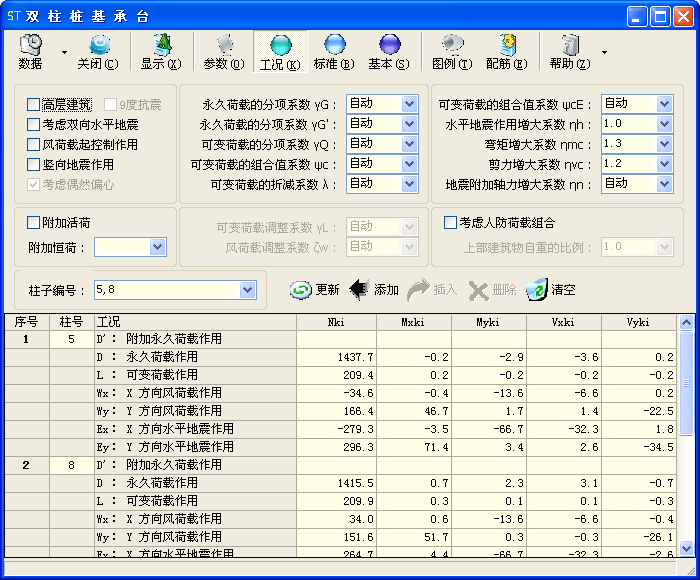

子程序界面（工况）

工况输入

应向表格中添加两个柱的数据。当表格中柱数不等于 2 时，不允许进行计算。
序号为“1”的柱为左柱（或下柱）的数据，序号为“2”的柱为右柱（或上柱）的数据。
当左柱（或下柱）与右柱（或上柱）的数据文件目录不相同时：
- 点击“添加”，添加至表格中的第一根柱，读取外接计算程序的目录为左柱（或下柱）的数据文件目录，其后读取的目录均为右柱（或上柱）的目录。
- 点击“插入”，读取的目录总为左柱（或下柱）的数据文件目录。
- 点击“更新”，序号为“1”的柱，读取外接计算程序的目录为左柱（或下柱）的数据文件目录，其余读取的目录均为右柱（或上柱）的目录。
柱子编号
- “柱子编号”中可填一个或一个以上的柱子编号。当输入数据多于一个时，数值之间用逗号（“,”）分开，例如：“3,7”、“12,17,32”等。
- “柱子编号”还允许输入编号范围，数值之间用波浪号（“~”）分开，例如：“3~15”、“23～31”等。此时点击“添加”、“插入”，向表格中增加给定范围内的所有柱。
- 当构件为剪力墙时，应在柱子数字编号前增加字母“w”以表示墙号：
  - 填一个或一个以上的墙号，例如：“w3”、“w5,w7”分别表示墙号为 3 或墙号为 5、7 的剪力墙；
  - 剪力墙、柱子混合填写，例如：“w3,5”表示同时增加墙号为 3 的剪力墙及柱号为 5 的柱子；
  - 输入编号范围，例如：“w3~w15”、“w23～w31”等。
- 注意：当勾选“□外接计算程序”时，如果“柱子编号”中输入一个以上柱子编号，点击“添加”、“插入”，向表格中增加的多个柱均读取同一目录的数据。
按钮操作
- 更新
  - 当改变表格中的柱号或外接计算程序柱底内力改变后，点击“更新”，重新读取外接计算程序的柱底内力。
  - 更新数据读取外接计算程序数据时，柱号以表格中的柱号为准，与“柱子编号”输入框中的柱号无关。
  - 当未勾选“参数”中“□读取外接计算程序的柱底内力”时，“更新”按钮变灰不可用。
  - 在勾选“□读取外接计算程序的柱底内力”及“□自动更新各工况下内力标准值”的状态下，每次点击“显示”，程序按表格中的柱号读取读取外接计算程序的柱底内力，自动更新表格中除“D'：附加永久荷载作用”、“L'：附加可变荷载作用”外的各工况内力。
- 添加
  - 向表格中按顺序增加一个或多个柱的数据。
  - 添加的柱号为“柱子编号”输入的柱号。
- 插入
  - 用鼠标或键盘选择表格中已有柱的任意单元格（被选单元格外框将显示粗黒框），点击“插入”，向表格中插入一个或多个柱的数据。
  - 插入位置为选择的数据单元格所属柱号之前。
  - 当表格中无数据或未选择表格中的任意单元格时，“插入”按钮变灰不可用。
- 删除
  - 用鼠标或键盘选择表格中欲删除柱的任意单元格，点击“删除”，将删除所选的一个或多个柱的数据。
  - 当表格中无数据或未选择表格中的任意单元格时，“删除”按钮变灰不可用。
工况显示
- 当“荷载输入”为“各工况下内力标准值”时，依据用户选择的“□承台抗震承载力验算”、“□高层建筑”、“□9 度抗震设计”、“□竖向地震作用”、“□考虑偶然偏心”、“□附加活荷”、“□考虑人防荷载组合”等选项的不同，表格中的工况显示有 5～14 行：
  - D'：附加永久荷载作用；
  - L'：附加可变荷载作用；
  - D ：永久荷载作用；
  - L ：可变荷载作用；
  - Wx： X 方向风荷载作用；
  - Wy： Y 方向风荷载作用；
  - Ex： X 方向水平地震作用；
  - Ey： Y 方向水平地震作用；
  - El： X 方向左偏心地震作用；
  - Er： X 方向右偏心地震作用；
  - Ed： Y 方向下偏心地震作用；
  - Eu： Y 方向上偏心地震作用；
  - Ev：竖向地震作用；
  - Pd：爆炸动荷载作用。
- 当“荷载输入”为“标准及基本组合值”时，表格中的工况显示可能有：
  - D'：附加永久荷载作用；
  - L'：附加可变荷载作用（仅勾选“□附加活荷”时显示）；
  - Pd：爆炸动荷载作用（仅勾选“□考虑人防荷载组合”时显示）。
表格中未输入数据的空白单元格，视为“0”。

地震作用效应组合的选项

□高层建筑
- 10 层及 10 层以上或房屋高度超过 28m 的非抗震设计和抗震设防烈度为 6 至 9 度抗震设计的高层民用建筑结构。
□60m 以上高层建筑
- 程序对于 60m 以上的高层建筑、有地震作用效应组合时，荷载效应和地震作用效应的分项系数按《高层建筑混凝土结构技术规程》（JGJ 3）第 5.6.4 条采用。
□竖向地震作用
- 8 度、9 度时的大跨度和长悬臂结构及 9 度时的高层建筑，应考虑竖向地震作用。
□考虑偶然偏心
- 高层建筑计算单向地震作用时应考虑偶然偏心的影响。

荷载效应组合系数

永久荷载的分项系数 γ_G
- γ_G———永久荷载的分项系数，用于由可变荷载效应控制的组合，当其效应对结构不利时。
- 当 γ_G 输入“自动”时，取 γ_G＝1.2。
永久荷载的分项系数 γ_G'
- γ_G’———永久荷载的分项系数，用于由可变荷载效应控制的组合，当其效应对结构有利时。
- 当 γ_G’输入“自动”时，取 γ_G’＝1.0。
可变荷载的分项系数 γ_Q
- γ_Q———可变荷载的分项系数。
- γ_Q 用于除风荷载之外的可变荷载，风荷载的分项系数取 γ_w＝1.4。
- 当 γ_Q 输入“自动”时，取 γ_Q＝1.4。
可变荷载的组合值系数 ψ_c
- ψ_c———可变荷载的组合值系数。
- 当 ψ_c 输入“自动”时，取 ψ_c＝0.7。
可变荷载的折减系数 λ
- λ———可变荷载标准值的折减系数。
- 当 λ 输入“自动”时，取 λ＝1.0。
- 当 λ≥2 时，表示输入层数，折减系数 λ 按《建筑结构荷载规范》（GB 50009－2002）表 4.1.2 取值。用户应注意，活荷载按楼层的折减系数仅适用于荷载规范表 4.1.1 的第 1（1）项。

可变荷载的组合值系数 ψ_cE
- ψ_cE———计算地震作用时，可变荷载的组合值系数。
- 当 ψ_cE 输入“自动”时，取 ψ_cE＝0.5。
- 可变荷载组合值系数的取值应符合《建筑抗震设计规范》（GB 50011）第 5.1.3 条、《高层建筑混凝土结构技术规程》（JGJ 3）第 3.3.6 条等有关规定。
水平地震作用增大系数 η_h
- η_h———水平地震作用标准值的增大系数。
- 当 η_h 输入“自动”时，取 η_h＝1.15。
- 水平地震作用增大系数的取值应符合《建筑抗震设计规范》（GB 50011）第 5.2.3、5.2.5 条等有关规定。
弯矩增大系数 η_mc
- η_mc———考虑地震作用时，柱弯矩基本组合值的调整系数。
- 一、二、三级框架结构的底层，η_mc 分别取 1.5、1.25 和 1.15，角柱尚应再乘 1.1。
- 当 η_mc 输入“自动”时，取 η_mc＝1.0。
- 弯矩调整系数的取值应符合《建筑抗震设计规范》（GB 50011）第 6.2.2、6.2.3、6.2.6 条、《高层建筑混凝土结构技术规程》（JGJ 3）第 4.9.2 条等有关规定。
剪力增大系数 η_vc
- η_vc———考虑地震作用时，柱剪力基本组合值的调整系数。
- 一、二、三级框架柱，η_vc 分别取 1.4、1.2 和 1.1，角柱尚应再乘 1.1。
- 当 η_vc 输入“自动”时，取 η_vc＝1.0。
- 剪力调整系数的取值应符合《建筑抗震设计规范》（GB 50011）第 6.2.5、6.2.6 条、《高层建筑混凝土结构技术规程》（JGJ 3）第 4.9.2 条等有关规定。

附加荷载

附加荷载“D'：附加永久荷载作用”、“L'：附加可变荷载作用”是除柱底内力外，基础梁等传来的外加荷载标准值。
□附加活荷
- 勾选“□附加活荷”，表格将显示工况“L'：附加可变荷载作用”。
- 附加活荷未提供输入框，必须在表格中分别输入。

附加恒荷
- 荷载输入
  - 在输入框中统一输入：
    在“附加恒荷”输入框中输入数据，当进行“添加”或“插入”柱操作时，输入框中的数据将自动添加到表格“D'：附加永久荷载作用”一行中。
  - 在表格中分别输入：
    输入框中可不填数据，添加柱后在表格“D'：附加永久荷载作用”一行中分别输入。
- 在输入框中统一输入可采用无偏心、弯矩及偏心等三种输入方式。当输入数据多于一个时，数值之间用逗号（“,”）分开：
  - 无偏心输入方式，需要按顺序输入“F_k'”（共 1 个数）：
    - F_k'———附加竖向荷载标准组合值（kN）。
  - 弯矩输入方式，需要按顺序输入“F_k', M_xk", M_yk"”（共 3 个数）：
    - F_k'———附加竖向荷载标准组合值（kN）；
    - M_xk"、M_yk"———分别为 F_k' 作用点相对于柱形心的偏心等原因而产生的 X 向、Y 向弯矩值（kN·m）；当 M_yk"＝0 时，可省略。
  - 偏心输入方式，需要按顺序输入“F_xk', E_y', F_yk', E_x'”（共 4 个数）：
    - F_xk'、F_yk'———分别为 X 向（水平方向）、Y 向（垂直方向）传来的附加竖向荷载标准组合值（kN）；
    - E_y'、E_x'———分别为 F_xk'、F_yk' 相对于柱形心的偏心距（mm）；当 E_x'＝0 时，不可省略。
- 正负号的规定：
  - F_k'、F_xk'、F_yk'：压力为“＋”；
  - M_xk"、M_yk"：采用右手法则确定其方向及正负值；
  - E_y'：与 F_xk' 产生的 M_xk" 同号，即 F_xk' 作用点在柱形心下方为“＋”；
  - E_x'：与 F_yk' 产生的 M_yk" 同号，即 F_yk' 作用点在柱形心右方为“＋”。
- 程序判断所使用的输入方式是根据用户在输入框中填写的个数。当输入 1 个数时，为无偏心输入；输入 2～3 个数时，为弯矩输入；输入 4 个数为偏心输入。

人防荷载组合

勾选“□考虑人防荷载组合”，表格将显示工况“Pd：爆炸动荷载作用”。
上部建筑物自重标准值的比例
- 上部建筑物自重标准值与“D ：永久荷载作用”的比例。
- 当“荷载输入”为“各工况下内力标准值”时，上部建筑物自重标准值取该值与“D ：永久荷载作用”的乘积。进行人防荷载组合时，自动考虑上部建筑物自重标准值的分项系数。
- 当“荷载输入”为“标准、基本组合值”时，“Pd：爆炸动荷载作用”应输入考虑自重标准值分项系数后的荷载组合。
