7.4 挑梁

7.4.1 砌体墙中混凝土挑梁的抗倾覆,应按下列公式进行验算:

M0v≤Mr  (7.4.1)

式中:M0v——挑梁的荷载设计值对计算倾覆点产生的倾覆力矩;

    Mr——挑梁的抗倾覆力矩设计值。

7.4.2 挑梁计算倾覆点至墙外边缘的距离可按下列规定采用:

  1 当 l1 不小于 2.2hb 时(l1 为挑梁埋入砌体墙中的长度,hb 为挑梁的截面高度),梁计算倾覆点到墙外边缘的距离可按式(7.4.2-1)计算,其结果不应大于 0.13l1

x0=0.3hb  (7.4.2-1)

式中:x0——计算倾覆点至墙外边缘的距离(mm);

  2 当 l1 小于 2.2hb 时,梁计算倾覆点到墙外边缘的距离可按下式计算:

x0=0.13l1  (7.4.2-2)

  3 当挑梁下有混凝土构造柱或垫梁时,计算倾覆点到墙外边缘的距离可取 0.5x0

7.4.3 挑梁的抗倾覆力矩设计值,可按下式计算:

Mr=0.8Gr(l2—x0)  (7.4.3)


式中:Gr——挑梁的抗倾覆荷载,为挑梁尾端上部 45°扩展角的阴影范围(其水平长度为 l3)内本层的砌体与楼面恒荷载标准值之和(图 7.4.3);当上部楼层无挑梁时,抗倾覆荷载中可计及上部楼层的楼面永久荷载;
   l2——Gr 作用点至墙外边缘的距离。

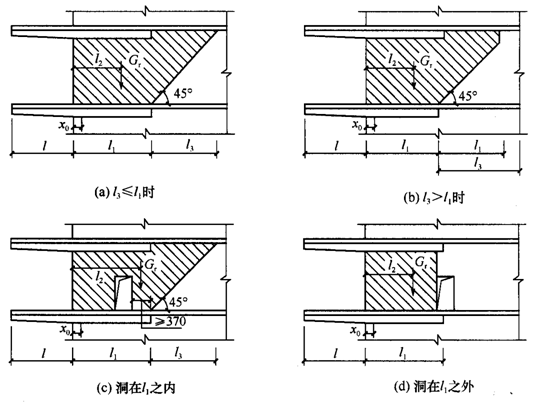

图 7.4.3 挑梁的抗倾覆荷载

7.4.4 挑梁下砌体的局部受压承载力,可按下式验算(图 7.4.4):

Nl≤ηγfAl  (7.4.4)

式中:Nl——挑梁下的支承压力,可取 Nl=2R,R 为挑梁的倾覆荷载设计值;

    η——梁端底面压应力图形的完整系数,可取 0.7;

    γ——砌体局部抗压强度提高系数,对图 7.4.4a 可取 1.25;对图 7.4.4b 可取 1.5;

   Al——挑梁下砌体局部受压面积,可取 Al=1.2bhb,b 为挑梁的截面宽度,hb 为挑梁的截面高度。

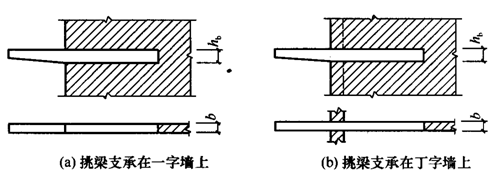

图 7.4.4 挑梁下砌体局部受压

7.4.5 挑梁的最大弯矩设计值 Mmax 与最大剪力设计值 Vmax,可按下列公式计算:

Mmax=M0  (7.4.5-1)

Vmax=V0  (7.4.5-2)

式中:M0——挑梁的荷载设计值对计算倾覆点截面产生的弯矩;

   V0——挑梁的荷载设计值在挑梁墙外边缘处截面产生的剪力。

7.4.6 挑梁设计除应符合现行国家标准《混凝土结构设计规范》GB50010 的有关规定外,尚应满足下列要求:

  1 纵向受力钢筋至少应有 1/2 的钢筋面积伸入梁尾端,且不少于 2φ12。其余钢筋伸入支座的长度不应小于 2l1/3;

  2 挑梁埋入砌体长度 l1 与挑出长度 l 之比宜大于 1.2;当挑梁上无砌体时,l1 与 l 之比宜大于 2。

7.4.7 雨篷等悬挑构件可按第 7.4.1 条~7.4.3 条进行抗倾覆验算,其抗倾覆荷载 Gr 可按图 7.4.7 采用,Gr 距墙外边缘的距离为墙厚的 1/2,l3 为门窗洞口净跨的 1/2。

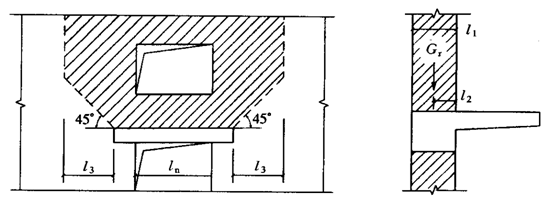

图 7.4.7 雨篷的抗倾覆荷载

Gr——抗倾覆荷载;l1——墙厚;l2——Gr 距墙外边缘的距离
