裂缝宽度   （GB 50010－2002）、（GB 50069－2002）

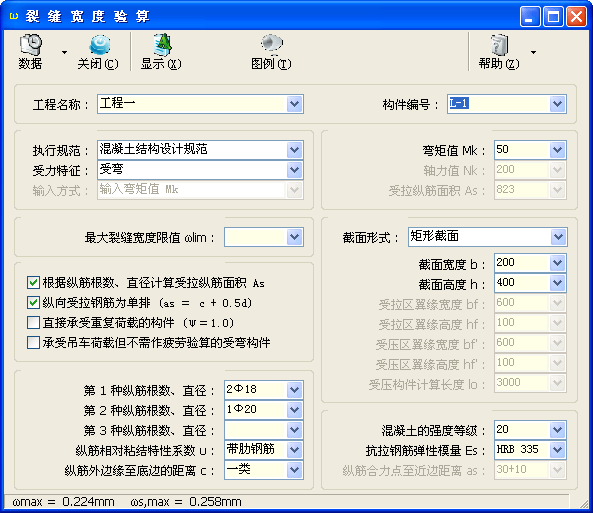

子程序界面

技术条件

  • 编制依据

    • 《混凝土结构设计规范》（GB 50010－2002）；

    • 《给水排水工程构筑物结构设计规范》（GB 50069－2002）。

计算参数

  • 执行规范

    • “执行规范”可选择：

      • “混凝土结构设计规范”；

      • “给水排水工程构筑物结构设计规范”。

  • 受力特征

    • 当“执行规范”为“混凝土结构设计规范”时，“受力特征”可选择：

      • “轴心受拉”；

      • “偏心受拉”；

      • “受弯”；

      • “偏心受压”。

    • 当“执行规范”为“给水排水工程构筑物结构设计规范”时，“受力特征”可选择：

      • “轴心受拉”；

      • “小偏心受拉”；

      • “受弯”；

      • “大偏心受拉”；

      • “大偏心受压”。

  • □根据纵筋根数、直接计算受拉纵筋面积 As

    • 当勾选“□根据纵筋根数、直接计算受拉纵筋面积 As”时，程序根据用户输入的第 1～3 种纵筋根数、直径自动计算受拉纵筋的面积，否则，应在“受拉纵筋面积 As”中输入。

  • □纵向受拉钢筋为单排 (as ＝ c ＋ 0.5d)

    • 纵向受拉钢筋为单排时，纵筋合力点至近边距离 as＝c＋0.5d。
      式中：c———纵筋外边缘至底边的距离；
            d———纵筋直径。当纵筋直径超过一种时，取纵筋直径较大值。

  • □直接承受重复荷载的构件

    • 直接承受重复荷载的构件，裂缝间纵向受拉钢筋应变不均匀系数 ψ 取 1.0。

  • □承受吊车荷载但不需作疲劳验算的受弯构件

    • 对承受吊车荷载但不需作疲劳验算的受弯构件，可将计算求得的最大裂缝宽度乘以系数 0.85。

  • 最大裂缝宽度限值 ωlim

    • ωlim———最大裂缝宽度限值（mm）。

    • 最大裂缝宽度限值 ωlim 依据“执行规范”的不同，可查阅《混凝土结构设计规范》表 3.3.4、《给水排水工程构筑物结构设计规范》表 5.4.3。

  • 第 1（2、3）种纵筋根数、直径

    • 受拉区第 i 种纵向钢筋的根数 ni、公称直径di。

    • 输入格式：依次输入 纵筋根数、钢筋符号、钢筋直径。钢筋符号可以是以下字符之一：“”、“”、“φ”、“Φ”、“-”、“ ”(空格) 等，如“216”、“316”、 “2 25”、“16”、“6”等。当输入为“16”、“6”时，根数按一根计。

  • 纵筋外边缘至底边的距离 c

    • c———纵筋外边缘至底边的距离（mm）。

    • c 可输入为“一类”、“二a类”、“二b类”、“三类”等环境类别，程序根据受力特征（“受弯”为梁、其余为柱）、混凝土强度等级及所处环境类别，按《混凝土结构设计规范》表 9.2.1 确定混凝土保护层厚度 c。

荷载效应

  • 弯矩值 Mk

    • Mk———按荷载效应的标准组合计算的弯矩值（kN·m）。

    • 按荷载效应的标准组合计算详《建筑结构荷载规范》（GBJ 50009-2001）第 3.2.8 条。

  • 弯矩值 Mq

    • Mq———按荷载效应的准永久值组合计算的弯矩值（kN·m）。

  • 轴向力 Nk

    • Nk———按荷载效应的标准组合计算的轴向力（kN）。

  • 轴向力 Nq

    • Nq———按荷载效应的准永久值组合计算的轴向力（kN）。

  • 纵向受压（或受拉较小边）钢筋合力点至截面近边的距离 as'

    • 程序界面没有提供该参数的输入。这里，假定：as'＝as，as 为纵向受拉钢筋合力点至截面近边的距离。

截面尺寸

  • 截面形式

    • 当“执行规范”为“混凝土结构设计规范”时，“截面形式”可选择：

      • “矩形截面”；

      • “倒T形截面”；

      • “T形截面”；

      • “工形截面（对称）”；

      • “工形截面（不对称）”。

    • 当“执行规范”为“给水排水工程构筑物结构设计规范”时，“截面形式”可选择：

      • “矩形截面”。

  • 截面宽度 b

    • b———截面宽度（mm）。

  • 截面高度 h

    • h———截面高度（mm）。

  • 受拉区翼缘宽度 bf

    • bf———受拉区翼缘宽度（mm）。

    • 当“截面形式”选择“工形截面（对称）”时，输入框为“翼缘宽度 bf、bf'”。

  • 受拉区翼缘高度 hf

    • hf———受拉区翼缘高度（mm）。

    • 当“截面形式”选择“工形截面（对称）”时，输入框为“翼缘高度 hf、hf'”。

  • 受压区翼缘宽度 bf'

    • bf'———受压区翼缘宽度（mm）。

  • 受压区翼缘高度 hf'

    • hf'———受压区翼缘高度（mm）。

  • 受压构件计算长度 l0

    • l0———受压构件计算长度（mm）。

  • 纵筋合力点至近边距离 as

    • as———纵向受拉钢筋合力点至近边边缘的距离（mm）。

计算结果

  • 最大裂缝宽度 ωmax、ωs,max

    • 最大裂缝宽度 ωmax 为受拉钢筋截面重心水平处的构件侧表面裂缝宽度，ωmax≤ωlim。

    • ωs,max 为受弯构件表面处的最大裂缝宽度，ωs,max＝τbωmax。式中的修正系数 τb＝（h－x）/（h0－x）。

    • 当“最大裂缝宽度限值 ωlim”输入框大于 0 时，不输出受弯构件表面处的最大裂缝宽度 ωs,max。

更多

  • 如何计算板的最大裂缝宽度？
        假设板的配筋为8@200，则“第 1 种纵筋根数、直径    ”输入“8”，不勾选“□根据纵筋根数、直接计算受拉纵筋面积 As”，“受拉钢筋面积 As”输入“251”，“截面宽度 b”则输入“1000”。
