塑性双向板

塑性双向板（GB 50010－2002）

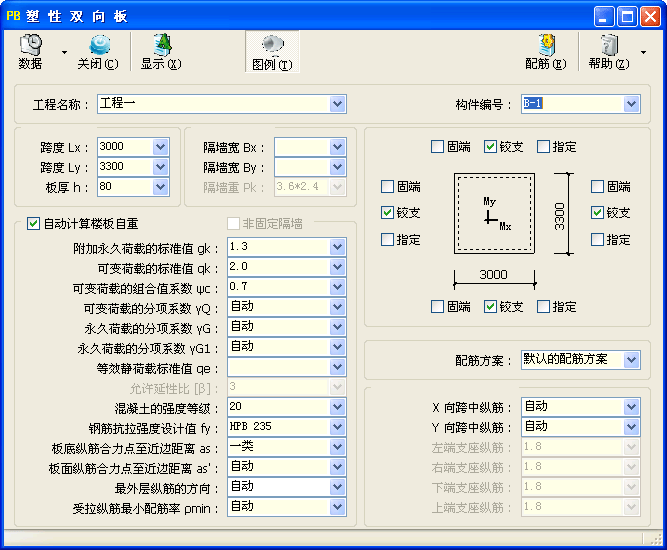

子程序界面

技术条件

编制依据
- 《建筑结构荷载规范》（GB 50009－2002）；
- 《混凝土结构设计规范》（GB 50010－2002）；
- 《人民防空地下室设计规范》（GB 50038－2005）；
- 《建筑结构静力计算手册》（第二版）。

按极限平衡法计算四边支承弹塑性板。计算假定、计算公式参见《建筑结构静力计算手册》第四章第三节等有关章节。

跨度、板厚

跨度 L_x、跨度 L_y
- L_x、L_y———分别为 X、Y 方向上的计算跨度（mm）。一般情况下，可取板净跨＋200。
板厚 h
- h———楼板结构层厚度（mm）。
- 允许输入短跨方向计算跨度的分数值，如“1/30”、“1/40”等。

荷载

隔墙宽 B_x 、隔墙宽 B_y
- B_x 、B_y———分别为沿 X、Y 方向上隔墙的宽度（mm）。
- 允许输入相应方向计算跨度 L_x、L_y 的倍数，如 0.5L_x、0.7L_y、L_x 等。
隔墙重 P_k
- P_k———每延米隔墙的自重标准值（kN/m）。
□非固定隔墙
- 根据《建筑结构荷载规范》（GB 50009－2002）第 4.1.1 条注 5 对隔墙荷载取值。
- 未勾选“□非固定隔墙”时，对固定隔墙的自重按恒荷载考虑，按下列公式换算成等效均布恒荷载：
  - 沿 L_x 方向布置的隔墙： P_kB_x/（L_xL_y）；
  - 沿 L_y 方向布置的隔墙： P_kB_y/（L_xL_y）。
- 当勾选“□非固定隔墙”时，非固定隔墙的自重取每延米长墙重（kN/m）的 1/3 作为楼面活荷载的附加值（kN/m²）计入，附加值载尚不小于 1.0kN/m²。如果非固定隔墙的宽度大于相应方向的跨度时，按下列公式计算：
  - 沿 L_x 方向布置的隔墙： P_kB_x/（3L_x）；
  - 沿 L_y 方向布置的隔墙： P_kB_y/（3L_y）。
- 当隔墙荷载较大时，可按《建筑结构荷载规范》附录 B 的规定，换算为等效均布荷载。

□自动计算楼板自重
- 当勾选“□自动计算楼板自重”时，程序取混凝土容重 γ_c＝25kN/m³。此时，“附加永久荷载的标准值 g_k”输入框应输入除楼板自重以外的永久荷载标准值。

永久荷载的标准值 g_k
- g_k———永久荷载的标准值（kN/m²）。
- 当勾选“□自动计算楼板自重”时，输入框为“附加永久荷载的标准值 g_k”。
附加永久荷载的标准值 g_k
- g_k———除楼板自重外的永久荷载的标准值（kN/m²）。
- 未勾选“□自动计算楼板自重”，输入框为“永久荷载的标准值 g_k”。

可变荷载的标准值 q_k
- q_k———可变荷载的标准值（kN/m²）。
- “可变荷载的标准值 q_k”输入框可直接选择输入框下拉列表中的建筑物类别，如“住宅”、“办公楼”等，程序按《建筑结构荷载规范》（GB 50009－2001）表 4.1.1 第 11 项确定取值。
- 输入某些活荷载的建筑物类别可能还需要选择“活荷载类别的分项”。例如，“活荷载的建筑物类别”为“厨房”时，“活荷载类别的分项”还应选择“一般的”或“餐厅的”。

可变荷载的组合值系数 ψ_c
- ψ_c———可变荷载的组合值系数。
- 如果“可变荷载的标准值 q_k”输入框直接输入建筑物类别时，程序可根据建筑物类别自动确定可变荷载的组合值系数 ψ_c。
可变荷载的分项系数 γ_Q
- γ_Q———可变荷载的分项系数。
- 当输入“自动”时，取 γ_Q＝1.4。
- 对非固定隔墙的自重，可变荷载的分项系数 γ_G 总是取 1.4。
永久荷载的分项系数 γ_G
- γ_G———永久荷载的分项系数，用于当其效应对结构不利时，对由可变荷载控制的组合。
- 当输入“自动”时，取 γ_G＝1.2。
- 对固定隔墙的自重，永久荷载的分项系数 γ_G 总是取 1.2。
永久荷载的分项系数 γ_G1
- γ_G1———永久荷载的分项系数，用于当其效应对结构不利时，对由永久荷载控制的组合。
- 当输入“自动”时，取 γ_G1＝1.35。
- 对固定隔墙的自重，永久荷载的分项系数 γ_G1 总是取 1.35。

爆炸动荷载等效静荷载标准值 q_e
- q_e———爆炸动荷载的等效静荷载标准值（kN/m²）。爆炸动荷载作用在板顶面时，q_e 输入正值，作用在板底面时，q_e 输入负值。
- 允许输入板底与板面的等效静荷载，输入时数值之间用逗号（“,”）分开。程序可对平时、战时及两面不同抗力单元进行最不利组合。
- 当 q_e 输入两个数值时按不同时受荷考虑，一般应为异号以考虑两相邻不同抗力单元，程序将分别进行荷载（效应）组合。
允许延性比 [β]
- [β]———结构构件的允许延性比。
- 仅当“等效静荷载标准值 q_e”不为零时，“允许延性比 [β]”方可输入。

钢筋、混凝土

板底纵筋合力点至近边距离 a_s
- a_s———板底纵向受拉钢筋合力点至近边边缘的距离（mm）。
- 如果 a_s 输入为“一类”、“二a类”等环境类别时，纵筋直径将根据实配钢筋或默认的纵筋直径 d＝10mm 确定。
- 请参阅：受拉纵筋合力点至近边距离 a_s
板面纵筋合力点至近边距离 a_s'
- a_s'———板面纵向受拉钢筋合力点至近边边缘的距离（mm）。
- 当 a_s' 输入“自动”时，取 a_s'＝a_s。

最外层纵筋的方向
- “最外层纵筋的方向”可选择：
  - “自动”；
  - “X 向双排”；
  - “Y 向双排”；
  - “X 向板底”；
  - “Y 向板底”。
- 当“最外层纵筋的方向”选择“自动”时，程序将板底短跨方向的纵筋排放在最外层，板面纵筋按单层考虑。
- 当“最外层纵筋的方向”选择“X 向双排”或“Y 向双排”时，板底、板面的最外层纵筋按指定方向排放。
- 当“最外层纵筋的方向”选择“X 向板底”或“Y 向板底”时，板底的最外层纵筋按指定方向排放，板面纵筋按单层考虑。
- 一般情况下，双层纵筋中的短跨方向放在最外层，长跨方向排放在内层。如果在计算最外层纵筋时的截面有效高度取 h₀，则内层纵筋的截面有效高度应为 h₀－d。d 为板底纵筋直径，程序根据板厚、实配纵筋等条件自动取 d＝10～25mm。

受拉纵筋最小配筋率 ρ_min
- ρ_min———一侧受拉钢筋最小配筋率（％）。
- 如果 ρ_min 输入数值，取输入值和 45f_t/f_y 二者中的较大值。
- 当 ρ_min输入“自动”时，取 0.2 和 45f_t/f_y 二者中的较大值。
- 当 ρ_min输入“自动”、有爆炸动荷载作用时，程序考虑《人民防空地下室设计规范》第 4.11.7 条规定。

支座条件

左右两端与上下两端的四边支座可分别选择“□固端”、“□铰支”或“□指定”。
当支座为“□固端”时，在下面相应端的支座纵筋输入框中可输入实配钢筋的规格（直径、间距），或选择“自动”由程序自动确定。
当支座为“□指定”时，在下面相应端的支座弯矩值输入框中可输入支座弯矩，或选择“自动”由程序自动计算。
当纵筋或弯矩值输入框选择“自动”时，程序根据“配筋方案”给出的钢筋库进行优化设计。

受力纵筋及支座弯矩

X 向跨中纵筋、Y 向跨中纵筋
- 分别输入 X 向、Y 向跨中纵筋的规格（直径、间距），可输入“自动”由程序自动确定。
- 直径、间距数值之间输入时，可使用“ ”（空格）、“@”分隔，例如输入“8 200”，表示纵筋规格为 φ8@00。

左端支座纵筋、右端支座纵筋、下端支座纵筋、上端支座纵筋
- 分别输入左端、右端、下端、上端支座纵筋的规格（直径、间距），可输入“自动”由程序自动确定。
- 如果仅输入单个数且输入数值的范围在 1.0～2.5 之间时，输入的数据为支座弯矩与同方向跨中弯矩的比值。例如，当在“左端支座纵筋”中输入“2.0”时，表示取左端支座弯矩值 M_x'＝2M_x，M_x 为 X 向跨中弯矩值。
- 纵筋输入方式同“X 向跨中纵筋”。
- 当各支座勾选“□指定”时，相应端的输入框分别为“左端支座弯矩值 M_x'”、“右端支座弯矩值 M_x"”、“下端支座弯矩值 M_y'”、“上端支座弯矩值 M_y"”。
左端支座弯矩值 M_x'、右端支座弯矩值 M_x"、下端支座弯矩值 M_y'、上端支座弯矩值 M_y"
- M_x'、M_x"、M_y'、M_y"———分别为左端、右端、下端、上端支座弯矩设计值（kN·m），可输入“自动”由程序自动计算。
- 当各支座勾选“□固端”时，相应端的输入框分别为“左端支座纵筋”、“右端支座纵筋”、“下端支座纵筋”、“上端支座纵筋”。

荷载效应的基本组合

计算结果中有：Q＝Max{Q_(L), Q_(D)}。其中 Q_(L) 是由可变荷载效应控制的设计值；Q_(D) 是由永久荷载效应控制的设计值。取二者最不利值进行配筋。括号中的 L 表示 Live Load、D 表示 Dead Load。
由可变荷载效应、永久荷载效应控制的组合分别详《建筑结构荷载规范》（GB 50009－2001）公式 3.2.3-1、公式 3.2.3-2。
防空地下室结构其承载力设计采用下列极限状态设计表达式：γ_GS_Gk＋γ_QS_Qk≤R
- γ_G———永久荷载分项系数，当其效应对结构不利时取 1.2，有利时取 1.0；
- S_Gk———永久荷载效应标准值，永久荷载可能包括用户输入的永久荷载、楼板自重及固端隔墙等；
- γ_Q———等效静荷载分项系数，取 1.0；
- S_Qk———等效静荷载效应标准值；
- R———结构构件承载力设计值。

斜截面承载力计算

当荷载较大或考虑爆炸动荷载的等效静荷载时，程序将进行斜截面承载力计算。
对四边支承板按 45°塑性铰线取长边平均剪力进行验算。
